CNC1 - 3D hobby cnc alapgép

VariCAD-el tervezésre került az alábbi főbb paraméterekkel rendelkező 3 tengelyes alap cnc gép:
- munkatér XYZ: 500x500x300
- max 30kg asztalterhelés

- max előtolás 80mm/s
- pozícionálási pontosság +/-0.01
- ismétlési pontosság +/-0.02
- max szerszámátmérő 10mm
- megmunkálható anyagok: műanyagok, könnyűfémek, acél
- max villamos teljesítményfelvétel: ~4000W (3 fázis, 400V, 50Hz)
- befoglaló méretek (helyigény) WLH: 1500x1400x1800

Megépítés után a pontossági értékek még ellenőrzésre kell kerüljenek! Növelt pontosságú  alkatrészekkel (pl. C7 helyett C3 golyósorsók, stb), a  terveken szereplőknél  pontosabb megmunkálással ez még növelhető, bár a hobby kategóriában ez nem biztos hogy megéri.
A kivitel szándékosan hegesztett acélszerkezetű és nem aluprofilos könnyűszerkezetes, hogy alkalmasabb legyen acélanyagok megmunkálására is.
A munkatér mérete alkalmassá teszi a legtöbb általánosan előforduló munkához, nyomtatófejjel felszerelve a 200x200x180-as munkatérből ki lehet lépni a komolyabb lehetőségek felé!
Az X lineárvezetékek és a golyósorsó burkolása egyedi megoldást igényel, ki mit talál rá legalkalmasabbnak.

Az automatizálás és az elektronika kialakítása szintén ízlés szerint.

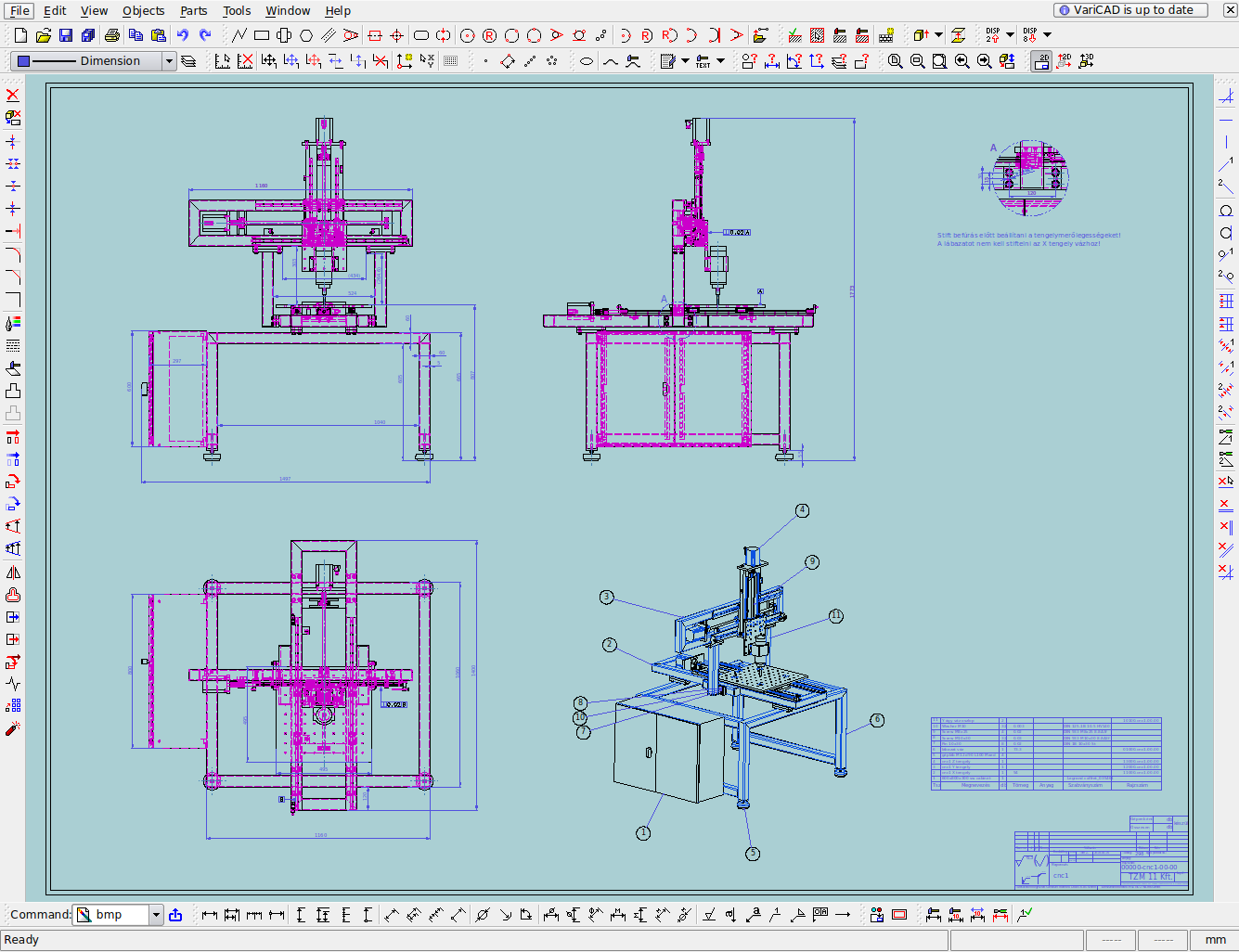

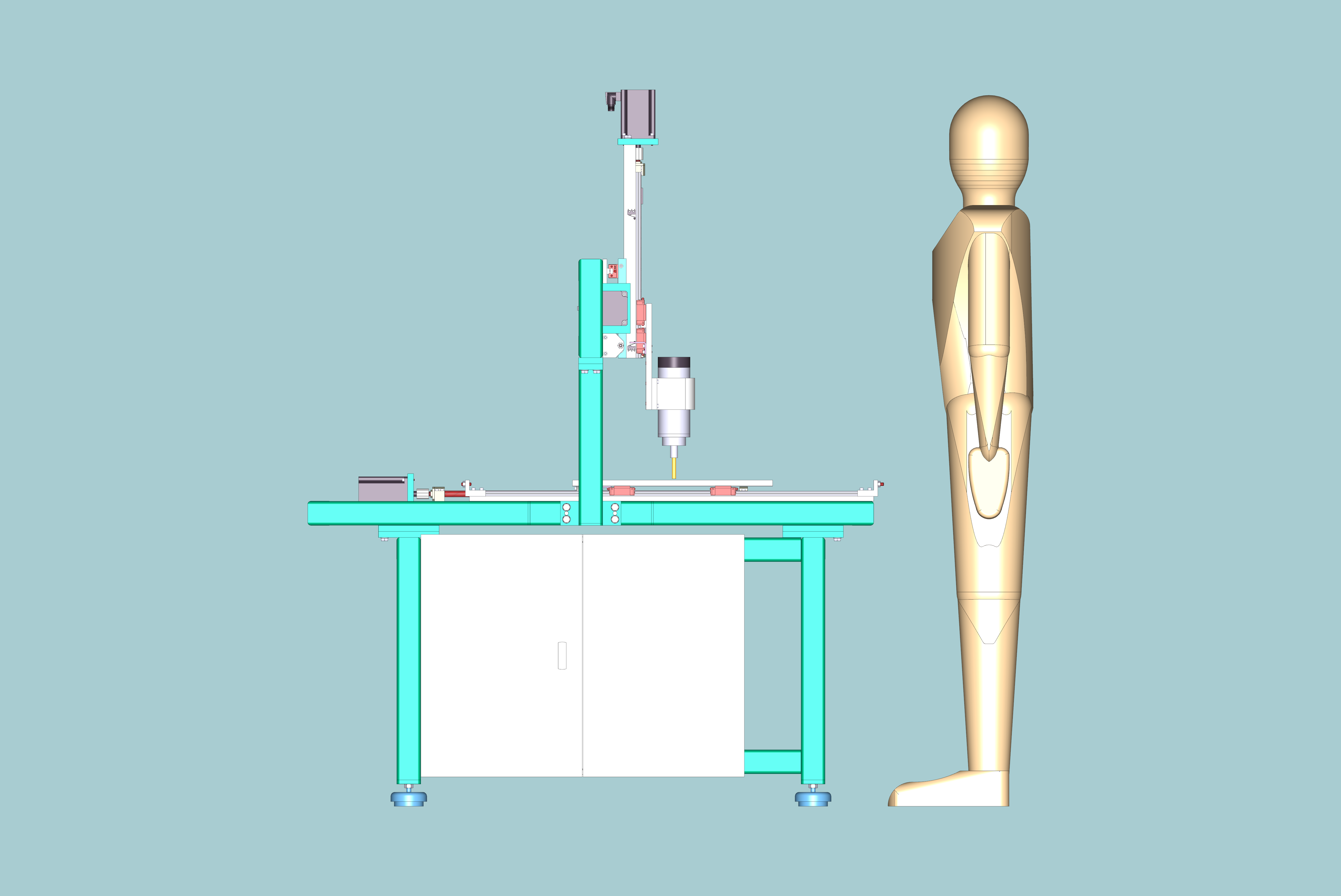

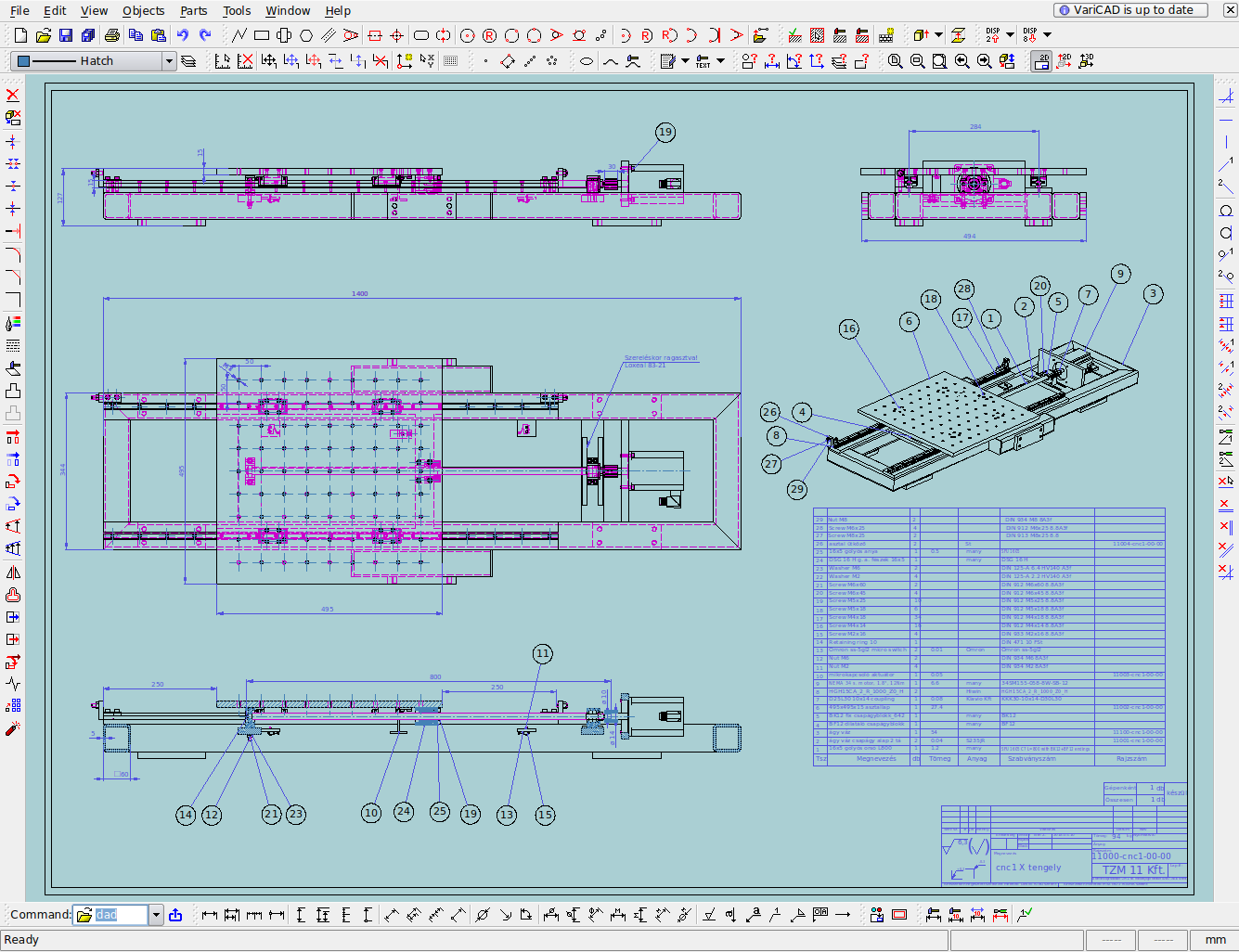

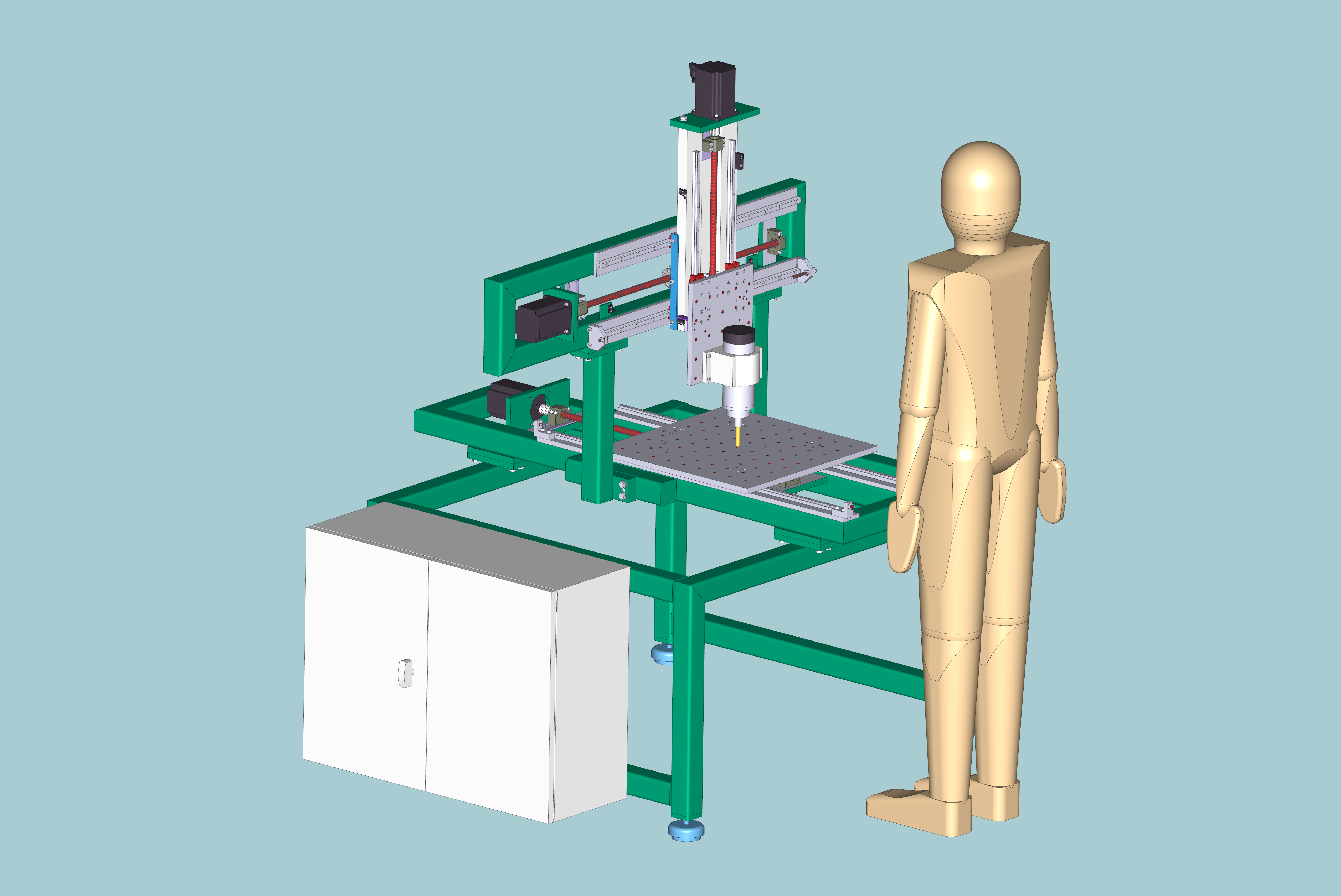

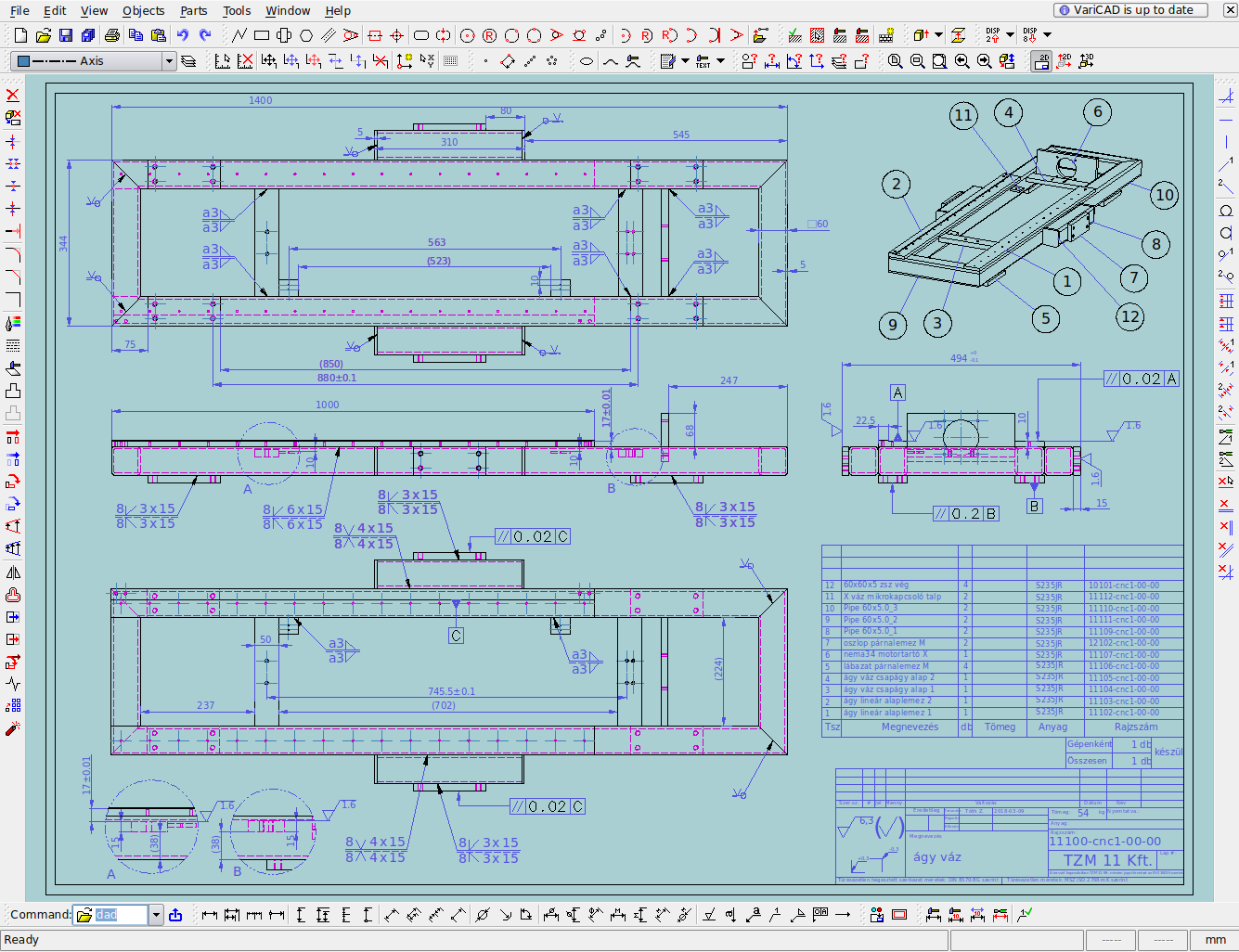

Pár kép a tervezési projektből:









A tervdokumentáció:



A kitömörítés után a megtekintéshez szükséges az ingyenes VariCAD 2018-1.03 viewer vagy későbbi verzió letöltése és telepítése.
A továbbtervezéshez, átalakításhoz
szükséges a VariCAD 2018-1.03 vagy későbbi verzió letöltése és telepítése. Rövid regisztrálás után - nem jár semmi költséggel - ingyenes, 30 napos próbaverzió elérhető.
A #design# könyvtárban található kalkulációs táblázat LibreOffice 5.1.6.2.-vel készült.

A fenti szoftver eszközök telepítése ingyenes Ubuntu 16.04 rendszerre (értelem szerint a VariCAD .deb Ubuntu telepítési változataival) abszolút hivatalosan gyakorlatilag költségmentesen megoldható a megtekintés vagy a 30 napos próbaverzió időtartama erejéig. Az Ubuntu 16.04 része a LibreOffice szoftvercsomag, külön telepíteni nem szükséges. Az Ubuntu 16.04 rendszer és a VariCad szoftver telepítése egy átlagos és megfelelő "üres" PC-re mindössze 1 órán belül megoldható.
Hardver szükségletnek meg elegendő egy átlagos kétmagos PC, 4GB RAM-al és 0,5GB 3D videókártyával.

A felmerülő kérdésekkel kapcsolatban további felvilágosítást kérhet a tzm.11.kft@gmail.com email címen.
